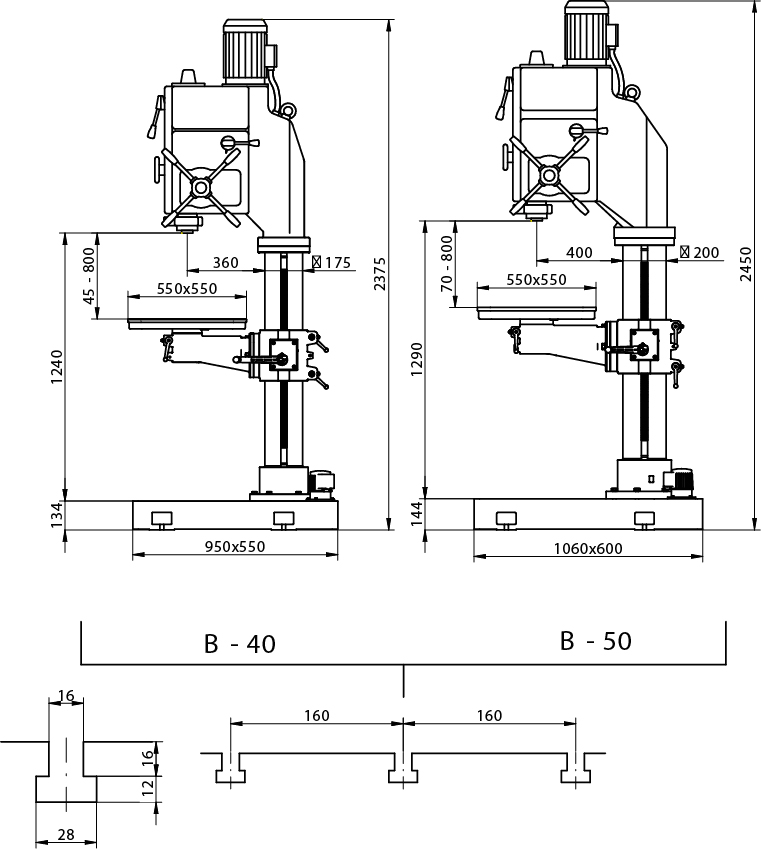

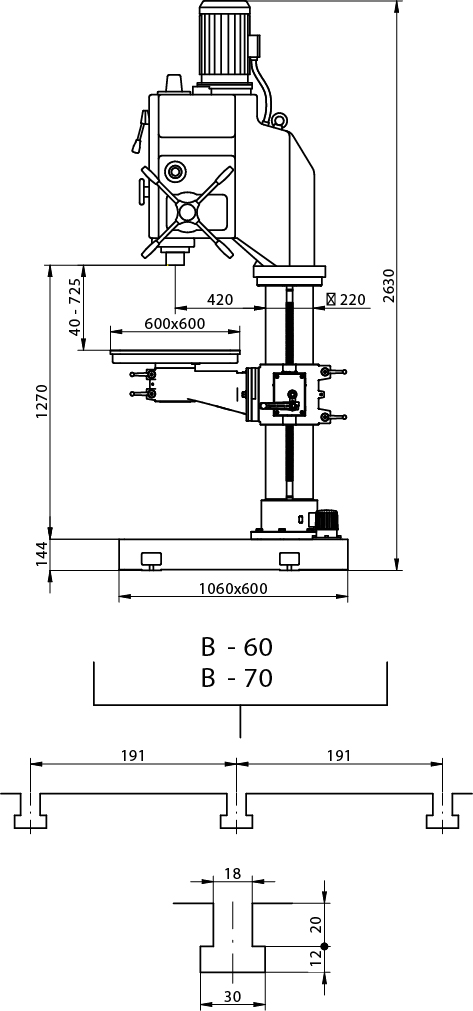

Taladros industriales Serie B. 40-50-60-70

Transmisión de engranes Serie B. 40-50-60-70

Avance automático con embrague electromagnético

Mesa desplazable y cabezal fijo

Cabezal, base y columna de hierro fundido

Engranes de acero templados y rectificados

Disposición frontal de placa y mandos selección de velocidad

Mesa/base con ranuras en “T”

Equipo de refrigeración en base

Escala y tope ajustable de profundidad

Equipo de luz

Volante frontal de avance fino manual

Expulsor de la herramienta

Guardamotor

Pulsador de emergencia

Selección del sentido de giro

Interruptor general

Equipo eléctrico a bajo voltaje

Equipo eléctrico en armario independiente

Protector de brocas con micro de parada

Mesa giratoria inclinable

Engrase de engranajes por bomba automática

Normas CE

Características		B 40	B 50	B 60	B 70
Capacidad máxima de taladrado en acero	Ø mm	40	50	60	70
Capacidad máxima de roscado en acero	M	M33	M36	M42	M50
Cono Morse	Nr.	4		5
Recorrido máximo del husillo (profundidad de taladrado)	mm	200	230	260
Potencia del motor principal	kw	2,2	3	4	5,5
Transmisión		Engranes
Número de velocidades		9		12
Rango de velocidad con motor a 1500rpm 50Hz 3Ph		61-85-123-191-269- 390-574-806-1169	57-75-109-169-237- 344-507-712-1032	64-80-106-138-199- 248-328-429-561-701-926-1210	51-64-84-110-158- 198-262-342-447-559-738-966
Rango de velocidad con variador a 1500rpm 50Hz 3Ph		A)30-100 B)65-200 C)45-140 D)95-305 E)135-430 F)200-640 G)290-920 H)410-1290 I)340-1870	A)27-86 B)37-120 C)55-175 D)85-270 E)68-380 F)172-550 G)254-810 H)356-1140 I)516-1650	A)32-102 B)40-128 C)53-170 D)69-220 E)124-397 F)164-525 G)215-686 H)280-898 I)350-1120 J)463-1480 K)605-1935	A)25-82 B)32-102 C)42-134 D)55-176 E)79-253 F)100-317 G)131-419 H)171-547 I)224-715 J)280-895 K)369-1180 L)483-1545
Avance		Avance automático con embrague electromagnético
Número de avances automáticos		4	6
Rango de avances automáticos	mm/rev	0,1-0,2-0,3-0,4	0,1-0,2-0,3-0,4-0,5-0,6
Dimensiones de la mesa de trabajo (LxA)	mm	550 x 550		600 x 600
Diámetro de la columna	mm	175	200	220
Distancia del centro del husillo a la cara de la columna	mm	360	400	420
Peso neto	kg	610	710	820	840
Peso bruto con embalaje	kg	695	795	920	940
Dimensiones del embalaje (largo x ancho x alto)	mm	2500 x 600 x 1200	2600 x 600 x 1200	2700 x 700 x 1200

Código
10022	LBC - Lector digital de profundidad
40045	VE + TAK - Variador electrónico de velocidad y lector digital de velocidades
10042	IR/RS - Inversión automática de giro para roscado manual
10043	IR/RS-VE - Inversión automática de giro para roscado manual (para modelos con variador)
30070	RHP - Sistema de roscado automático por husillo patrón (incluye un paso de rosca)
40100	ACNL - Aproximación y retroceso rápido con contrapeso neumático (sólo para modelos BX)
40110	CI - Ciclo integral con encoder (sólo para modelos BX)
40039	AR - Avances automáticos al 50% valor standard
40070	SC - Suplemento de columna 200 mm.
